Nous avons été sollicités pour intervenir sur le tableau électrique de clients résidant à Carquefou. Ils désiraient moderniser leur tableau électrique pour améliorer la sécurité et le confort. Voici un compte-rendu détaillé de cette intervention.

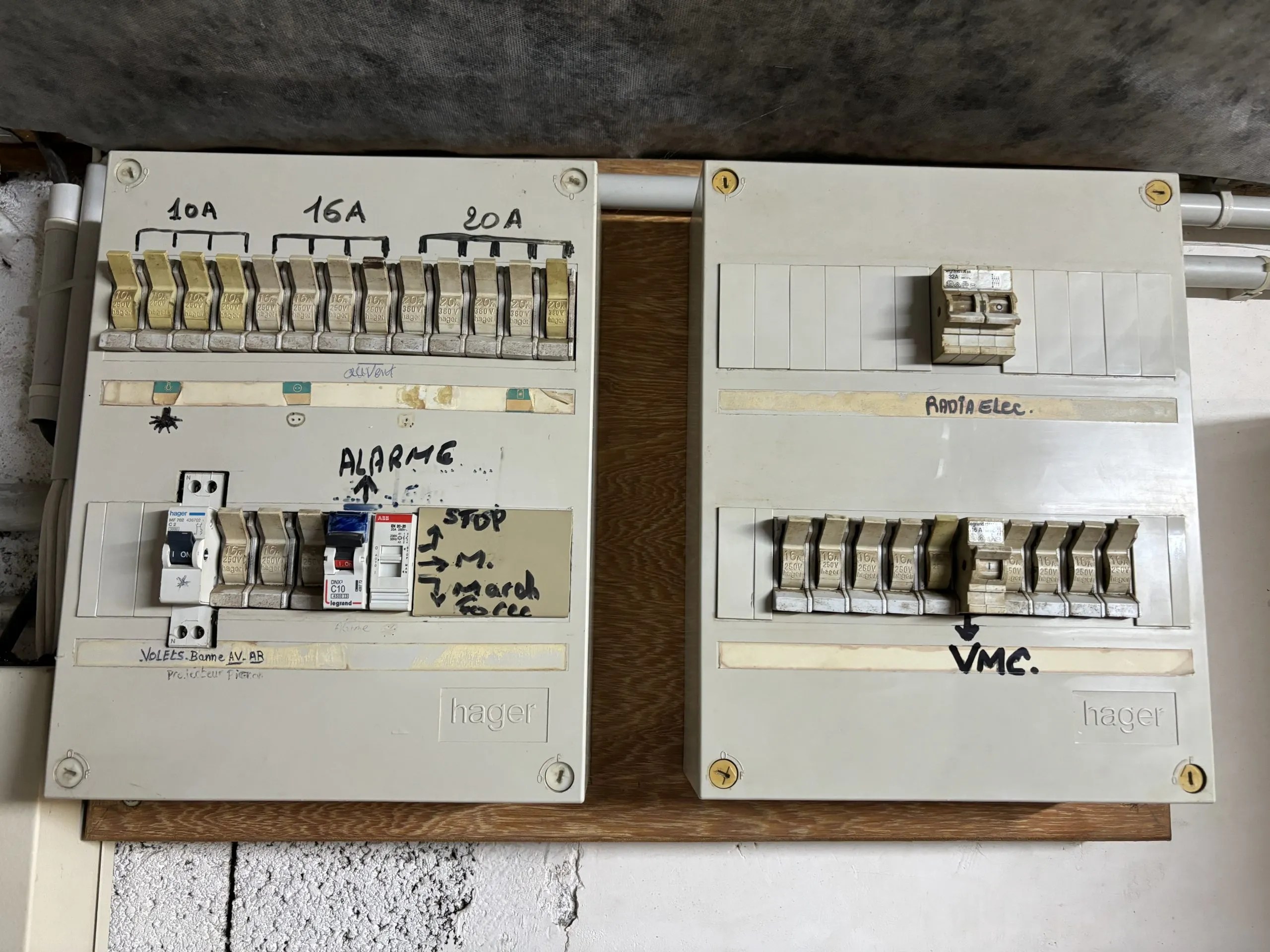

Le tableau électrique de Carquefou avant notre intervention

IMG_9673-scaled-1

Pour commencer, examinons le tableau électrique avant notre intervention et identifions les défauts apparents.

Tout d’abord, il est notable que ce tableau électrique est principalement équipé de porte-fusibles. Ces composants vieillissants ne fournissent pas le même niveau de sécurité que les disjoncteurs modernes. En effet, leur temps de déclenchement est considérablement plus long.

De plus, un élément crucial pour votre sécurité quotidienne fait défaut. En l’absence d’interrupteur différentiel, votre protection contre les fuites de courant n’est pas assurée. Cela rend l’installation potentiellement “dangereuse” pour les occupants du logement

Voyons maintenant comment nous pouvons moderniser ce tableau électrique.

Vous souhaitez rénover votre tableau électrique ?

L'intervention sur le tableau électrique de Carquefou étapes par étapes

Ouverture et repérage des câbles

Comme pour toutes nos interventions visant à rénover les tableaux électriques, l’identification des circuits est essentielle.

Tout d’abord, nous avons retiré l’ensemble du coffret du tableau électrique, déconnecté les porte-fusibles, puis enlevé les rails DIN sur lesquels ils étaient fixés.

Ensuite, comme mentionné précédemment, l’étape cruciale lors de la rénovation d’un tableau électrique est l’identification des câbles. Cela permet de repérer chaque fil électrique et de l’associer au bon disjoncteur lors du remontage du tableau électrique. Cette étape peut prendre du temps et doit être effectuée avec précision pour éviter toute surprise désagréable.

Pour effectuer cette identification, nous utilisons simplement des étiquettes indiquant le circuit correspondant au câble.

IMG_9676-scaled-1

Raccordement des câbles aux disjoncteurs

Dans cette phase finale de la rénovation du tableau électrique à Carquefou, une fois tous les câbles identifiés, il ne reste plus qu’à les connecter aux disjoncteurs correspondants. Nous vous invitons à consulter notre article qui compare les porte-fusibles et les disjoncteurs.

De plus, nous avons ajouté un interrupteur différentiel pour garantir la sécurité des occupants de ce logement.

En résumé, l’ajout de disjoncteurs permet un déclenchement plus rapide en cas de problème. Cela le rend plus sécurisé qu’un porte-fusible et il peut être réarmé sans avoir à changer de fusible. De plus, en cas de problème, le disjoncteur du circuit en défaut est automatiquement coupé, vous permettant ainsi d’identifier l’appareil responsable du problème. C’est à la fois pratique et économique !

En ce qui concerne l’interrupteur différentiel, il surveille en permanence les intensités des circuits en entrée et en sortie. Dès qu’il détecte une différence d’intensité, il coupe l’alimentation des circuits de sa rangée ou de l’ensemble de l’installation. Concrètement, en cas de défaut d’isolement sur un appareil électrique, il peut y avoir une fuite de courant vers la terre. Si un occupant du logement touche cet équipement, il court le risque d’une électrocution. L’interrupteur différentiel intervient en coupant l’alimentation dès qu’il détecte une telle fuite de courant.

IMG_9677-scaled-1

Le tableau électrique de Carquefou après notre intervention

En conclusion, la dernière étape consiste à refermer le tableau électrique avec son nouveau capot de protection.

Il est à noter que tous les circuits sont désormais protégés par des disjoncteurs HAGER. De plus, l’ensemble de l’installation est également sécurisé grâce à un interrupteur différentiel.

Enfin, les cache-modules ont été remplacés pour garantir la sécurité complète du tableau électrique.

La rénovation du tableau électrique à Carquefou est désormais terminée et offre une sécurité optimale pour les occupants et les biens de la maison.

Nous vous encourageons à consulter notre article pour découvrir les 4 points à prendre en considération lors d’une rénovation électrique.

IMG_9680-scaled-1
