Le tableau électrique occupe une place centrale au sein d’une installation électrique résidentielle. Son rôle principal est de garantir la protection des biens et des individus. Même avec de simples notions en électricité, il est possible de reconnaître les disjoncteurs des divers circuits électriques. Cependant, en examinant de plus près sa composition, il est intéressant de comprendre son fonctionnement et les éléments qui le constituent. E-SOLUS vous accompagne dans cet article afin d’identifier les différentiels, les disjoncteurs ainsi que les autres modules qui participent à la composition du tableau électrique.
Quels sont les éléments obligatoires dans la composition d'un tableau électrique ?

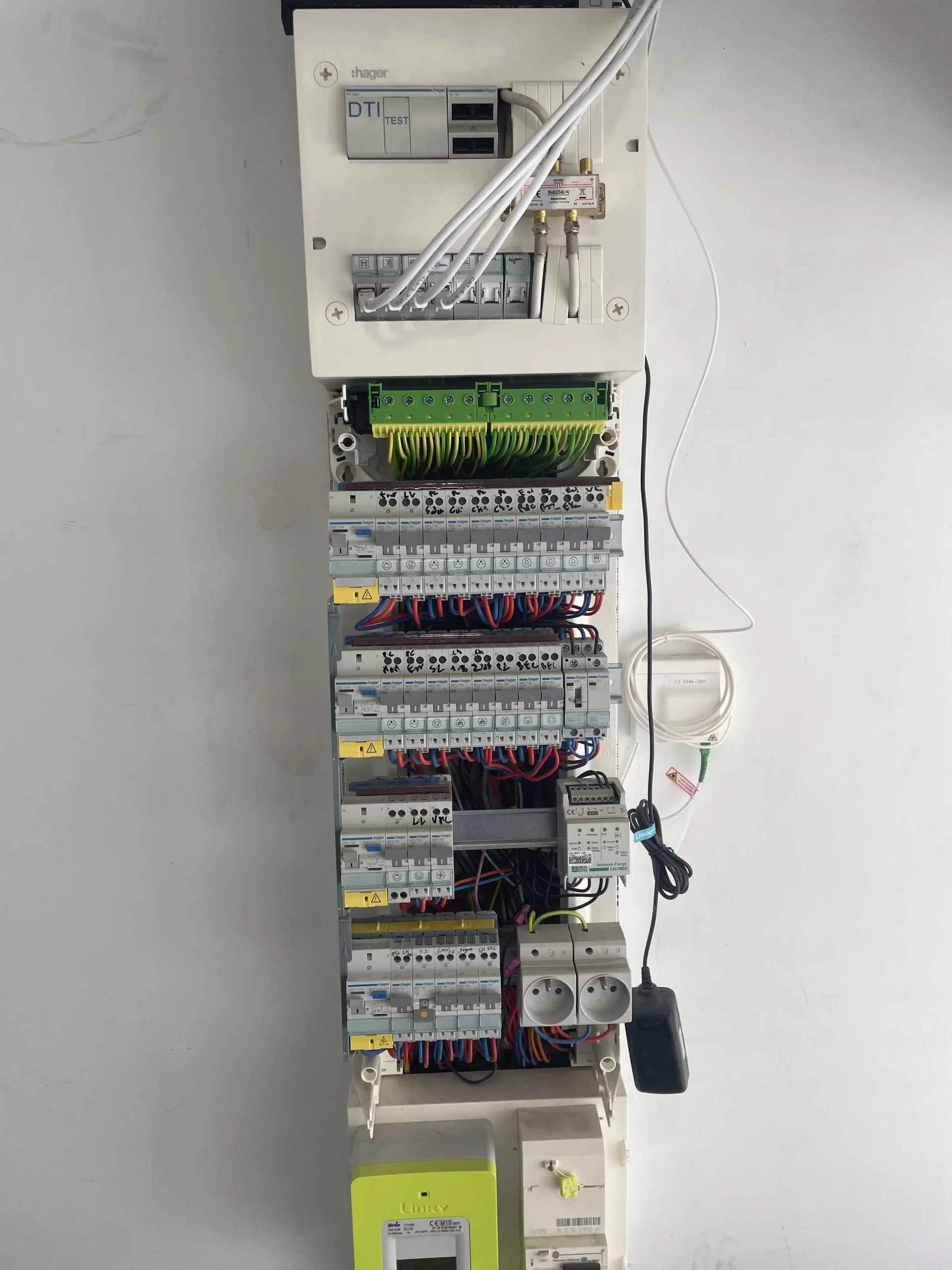

Le tableau électrique : un boîtier mural essentiel pour la connexion et la protection de tous les circuits électriques d’une habitation. Il est généralement constitué de plusieurs rangées et accueille divers modules qui sont clipsés ou vissés.
Certains composants sont rendus obligatoires par la norme NF C 15-100 lors d’une mise aux normes électriques.
- Éléments structurels : une Gaine technique de logement (GTL), un coffret électrique nu ou pré-équipé, des rails métalliques inclinables et extractibles, des borniers de raccordement (notamment un pour la terre), une barrette de terre, des fils électriques protégés ou des peignes d’alimentation horizontaux et verticaux.
- Éléments de protection : des interrupteurs différentiels (au moins deux, dont un de type A et un de type AC), des disjoncteurs divisionnaires pour protéger chaque circuit, un parafoudre (si la région est exposée au risque de surtension liée aux orages), un obturateur pour protéger la réserve utile du tableau (20 % des emplacements doivent rester disponibles).
Éléments fonctionnels : deux prises modulaires dédiées à l’alimentation des appareils multimédias tels que les box Internet.

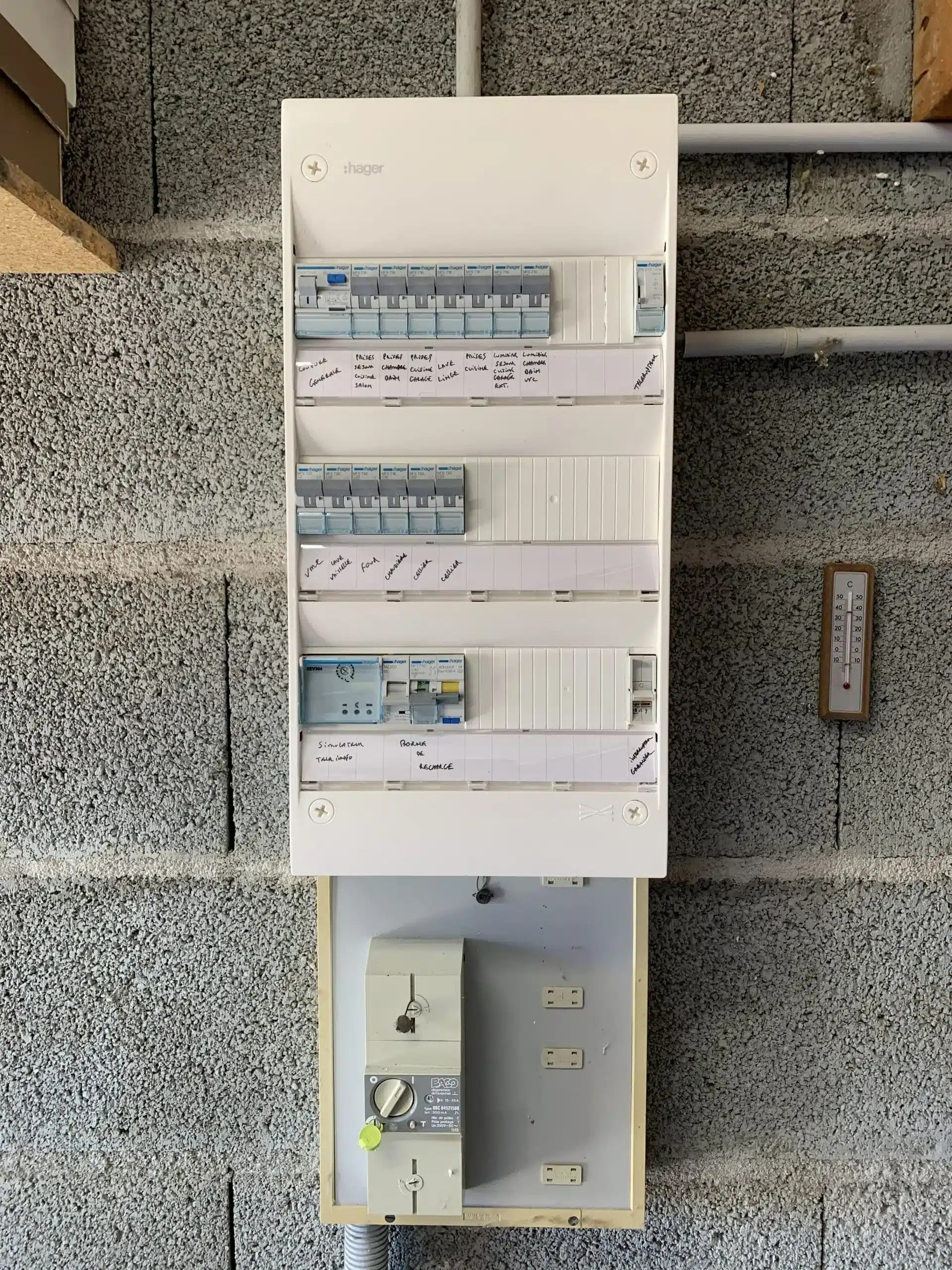

Éléments informatifs : des étiquettes permettant l’identification de chaque circuit électrique en précisant la pièce ou l’équipement associé.
Vous souhaitez mettre aux normes votre tableau électrique ?
Les éléments optionnels d'un tableau électrique : quels sont-ils ?
Divers composants peuvent être ajoutés au tableau électrique, même s’ils ne sont pas obligatoires. Voici les modules optionnels les plus couramment utilisés :
Composition du tableau électrique : Le télérupteur
Ce module permet de contrôler un même circuit d’éclairage à partir de plusieurs endroits de votre domicile.
Composition du tableau électrique : Le télévariateur
Ce module est parfait pour programmer une temporisation sur l’éclairage, assurant une extinction automatique après un laps de temps prédéfini.
Composition du tableau électrique : Le contacteur jour/nuit
Il est nécessaire uniquement si votre contrat d’alimentation en électricité le permet (option heures pleines/heures creuses). Ce dispositif vous permet d’activer vos appareils électriques tels que le ballon d’eau chaude pendant les heures creuses, lorsque le prix de l’électricité est moins élevé.
Composition du tableau électrique : Le délesteur
Positionné en amont des interrupteurs ou des disjoncteurs différentiels et en aval du disjoncteur général, ce module vous permet de ne pas dépasser votre puissance électrique souscrite pour éviter une disjonction, en coupant certains circuits au profit d’autres.
Composition du tableau électrique : La minuterie
Ce module est parfait pour créer une temporisation sur l’éclairage, permettant une extinction automatique après un laps de temps préétabli.
Les éléments structurels dans la composition du tableau électrique
Vous manquez de connaissances sur l’utilité de la GTL, le fonctionnement des borniers de raccordement et des peignes électriques ? Voici quelques détails supplémentaires qui vous aideront à évaluer la sécurité et la conformité de votre tableau électrique.
La GTL
L’espace technique du logement (ETEL) comprend la gaine technique de logement (GTL), qui englobe tous les équipements présents sur la goulotte, tels que les dispositifs de protection, de commande et de communication.
En général, le tableau électrique est fixé sur la GTL, en aval du compteur électrique et du disjoncteur principal. Il est généralement positionné en amont du coffret de communication, dans le cas des logements neufs qui sont entièrement conformes aux normes. Le positionnement du tableau électrique dans la GTL est conçu de manière à rester accessible et à une hauteur pratique pour les utilisateurs (les interrupteurs sont généralement situés entre 0,5 et 1,8 mètres).
Pour connaître les hauteurs réglementaires, vous pouvez vous référer à la norme NF C 15-100.
Les borniers de raccordement
Les borniers de phase et de neutre facilitent la connexion des disjoncteurs différentiels aux câbles conducteurs de phase et de neutre provenant du disjoncteur général, également appelé disjoncteur d’abonné.
La borne principale de terre, reconnaissable à sa couleur verte, est un composant essentiel qui permet d’évacuer les éventuelles fuites de courant de votre domicile vers la terre. Cette borne est intégrée au tableau électrique, aux côtés des autres borniers de raccordement, et peut être connectée ou non entre la partie souterraine et la partie en surface de l’installation de mise à la terre.
Les peignes électriques
Les peignes électriques sont insérés entre les différents modules de votre tableau électrique. Dans les tableaux récents conformes aux normes, les peignes remplacent les fils et les câbles électriques pour assurer la distribution de l’électricité. Ce type d’installation est beaucoup plus sécurisé, avec moins de risque de desserrage des fils, et il est également plus simple et rapide à mettre en place pour un électricien professionnel.
- Les peignes de raccordement, également appelés peignes verticaux, fournissent l’alimentation électrique aux borniers de répartition des phases et des neutres pour les disjoncteurs différentiels.
- Les peignes d’alimentation, ou peignes horizontaux, sont positionnés sur chaque rangée du tableau et connectent tous les disjoncteurs de la ligne au disjoncteur différentiel situé en tête de rangée.
Il est important de veiller à ce qu’aucune dent du peigne ne reste libre sans module. Sous tension, cela pourrait entraîner un risque d’électrocution. N’oubliez pas d’installer des obturateurs à la fin du peigne pour protéger les emplacements libres à l’intérieur du tableau.
Les éléments de protection du tableau électrique en précision
En plus du disjoncteur d’abonné, qui est le boîtier situé en amont du tableau électrique, les dispositifs de protection comprennent principalement les disjoncteurs différentiels et les disjoncteurs divisionnaires.
Les interrupteurs différentiels
L’interrupteur différentiel est un module de protection obligatoire selon la norme NF C 15-100, qui est installé en tête de chaque rangée du tableau électrique (généralement de 40A ou 63A pour le monophasé).
Son rôle principal est d’assurer la sécurité des personnes en contact avec l’installation électrique de votre logement. Il permet de mesurer le courant électrique circulant dans le circuit et de détecter les éventuelles fuites de courant, les courts-circuits ou les surcharges électriques.
La plupart des anomalies constatées sont souvent dues à un défaut d’isolement dans le circuit électrique, ce qui peut entraîner des risques d’électrisation, voire d’électrocution. C’est dans ce contexte que l’interrupteur différentiel intervient en coupant le courant (en déclenchant) afin d’éviter tout danger potentiel.
Les disjoncteurs divisionnaires
Les dispositifs de protection individuelle reposent sur des disjoncteurs divisionnaires qui sont placés juste après l’interrupteur différentiel sur chaque ligne. Leur objectif est de protéger les circuits électriques de votre installation. C’est pourquoi chaque équipement est relié à un circuit individuel. En cas de surcharge ou de court-circuit, le disjoncteur de protection interrompt immédiatement le courant pour préserver vos appareils électriques.
Il existe différentes intensités de disjoncteurs, voici quelques exemples :
- Des disjoncteurs de 16A pour les circuits d’éclairage.
- Des disjoncteurs de 20A pour les circuits de prises spécialisées utilisées par des gros équipements électroménagers autres que le réfrigérateur, le chauffage électrique, etc.
- Un disjoncteur de 32A pour le circuit dédié à vos plaques de cuisson ou à votre cuisinière électrique.
Le parafoudre
La présence d’un parafoudre est obligatoire pour les installations électriques des logements situés dans certains départements de la France métropolitaine et des départements d’outre-mer qui sont exposés à un risque élevé d’orages. Lorsqu’un éclair frappe le logement, le réseau électrique est protégé grâce au parafoudre, ce qui prévient les dommages matériels.
